產品概述

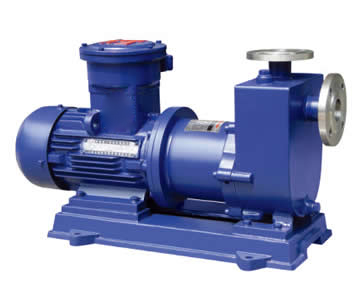

ZCQ型自吸式磁力驅動泵（以下簡稱自吸泵）
，該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態
，徹底解決了其它泵機械密封無法避免的跑
、冒、滴
、漏之弊病
，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷
、四氟石墨等材料制造
，既有ＣＱ型磁力驅動泵的功能，又集自吸于一身
，不需底閥和引灌水
，自吸高度４米
。
產品特點
該泵結構緊湊
，外形美觀、體積
、噪音低
、運行可靠、使用維修方便
，可廣泛用于石油
、化工、制藥
、電重液
、毒液、揮發性液體
，以及循環水設備配套
，特別是易漏、易燃
、易爆液體的抽送
。
產品用途
ZCQ型自吸式磁力驅動泵適用于工業和城市給排水，環保
產品用途
ZCQ型自吸式磁力驅動泵適用于工業和城市給排水，環保
、建筑
、化工
、制藥、染料
、印染
、釀造、電力
、電鍍
、造紙、工礦沖洗
，設備冷卻等
。
| 型 號 | 口 徑 | 揚程 m |
流量 L/min |
電機功率 KW |
轉速 r/min |
電壓 V |
自吸性能 m/3分 |
|
| 進口 | 出口 | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵體材質不銹鋼（1Cr18Ni9Ti），以上各種規格均可配防爆電機 。 |
||||||||
工作原理
本泵采用外混式軸向回水泵體結構
，泵體由吸液室、儲液室
、蝸殼
、回流孔、氣液分離室等部份組成
，結構見圖一
。泵啟動后，在離心力的作用下
，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣氷混合物
，混合物經蝸殼進入氣液分離室，隨著速度減慢
，導致氣水分離
，空氣由泵出液口排出，液經回水孔返回泵內
， 經過多次循環
