產品概述
1.通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒
。
2.設計合理
，配套電機合理，效率高
，節能效果顯著。
3.機械密封采用單道密封
，材質為硬度耐磨耐腐碳化鎢
，具有耐用、耐磨等特點
，可以使用安全連續運行3000小時以上
。
4.泵與電機直聯同軸，屬機電一體化產品
，結構緊湊
，性能穩定。
5.水力性能先進
，整機效率高
，運轉噪音低。
6.在電機風葉端加上防護罩
，整機可置于室外工作
，無需機房，可節省大量基建費用
。
7.泵與電機為一體機構
，故安裝時無需校正。
結構說明

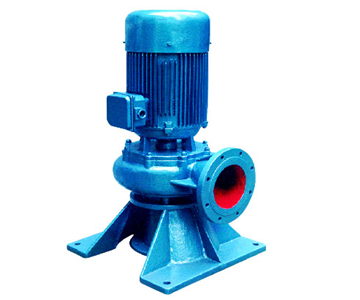

LW型系列立式無堵塞排污泵為單吸蝸殼式泵
，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪
，具有很好的通過能力。該系列泵具有兩種結構形式
，一是電機與泵直接同軸
，二是采用聯軸器聯接，電機采用標準立式電機
。其結構圖如下
，每種結構形式具有兩種底座連接形式，一是進口水平吸入
，具有轉角功能
，可根據使用要求
，進出口安放成0°、90°
、180°
、270°，便于管路連接
，二是進口軸向吸入
，便于立式安裝。
| 型號 |
揚程 |
規格 |
流量 |
性質 |
功率
(KW) |
轉速
(r/min) |
電壓
(V) |
口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
|
25-8-22 |
25 |
8 |
22 |
1.1 |
2900 |
380 |
|
32-10-15 |
32 |
10 |
15 |
1.5 |
2900 |
〃 |
|
40-15-30 |
40 |
15 |
30 |
2.2 |
1900 |
〃 |
|
50-20-7 |
50 |
20 |
7 |
0.75 |
1450 |
〃 |
|
50-20-15 |
50 |
20 |
15 |
1.5 |
2900 |
〃 |
|
50-15-25 |
50 |
15 |
25 |
2.2 |
2900 |
〃 |
|
50-18-30 |
50 |
18 |
30 |
3 |
2900 |
〃 |
|
65-25-15 |
65 |
25 |
15 |
2.2 |
2900 |
〃 |
|
65-25-30 |
65 |
25 |
30 |
4 |
2900 |
〃 |
|
80-40-7 |
80 |
40 |
7 |
2.2 |
1450 |
〃 |
|
80-40-15 |
80 |
40 |
15 |
4 |
2900 |
〃 |
|
80-65-25 |
80 |
65 |
25 |
7.5 |
2900 |
〃 |
|
100-85-10 |
100 |
85 |
10 |
4 |
1450 |
〃 |
|
100-100-15 |
100 |
100 |
15 |
7.5 |
1450 |
〃 |
|
100-85-20 |
100 |
85 |
20 |
7.5 |
1450 |
〃 |
|
100-100-25 |
100 |
100 |
25 |
11 |
1450 |
〃 |
|
100-100-35 |
100 |
100 |
35 |
15 |
1450 |
〃 |
|
125-115-15 |
125 |
115 |
15 |
15 |
1450 |
〃 |
|
150-180-15 |
150 |
180 |
15 |
15 |
1450 |
〃 |
|
150-180-20 |
150 |
180 |
20 |
18.5 |
1450 |
〃 |
|
150-180-30 |
150 |
180 |
30 |
22 |
1450 |
〃 |
|
150-180-35 |
150 |
180 |
35 |
30 |
1450 |
〃 |
|
200-300-10 |
200 |
300 |
10 |
11 |
980 |
〃 |
|
200-300-15 |
200 |
300 |
15 |
22 |
1450 |
〃 |
|
200-300-20 |
200 |
300 |
20 |
30 |
1450 |
〃 |
|
200-300-25 |
200 |
300 |
25 |
37 |
1450 |
〃 |
|
250-600-10 |
250 |
600 |
10 |
30 |
980 |
〃 |
|
250-600-12 |
250 |
600 |
12 |
37 |
1450 |
〃 |
|
250-600-15 |
250 |
600 |
15 |
45 |
1450 |
〃 |
|
250-600-20 |
250 |
600 |
20 |
55 |
1450 |
〃 |
|
250-600-25 |
250 |
600 |
25 |
75 |
1450 |
〃 |
|
300-800-12 |
300 |
800 |
12 |
45 |
980 |
〃 |
|
300-480-15 |
300 |
480 |
15 |
45 |
1450 |
〃 |
|
300-600-20 |
300 |
600 |
20 |
55 |
1450 |
〃 |
|
300-800-20 |
300 |
800 |
20 |
20 |
1450 |
〃 |
