產品概述

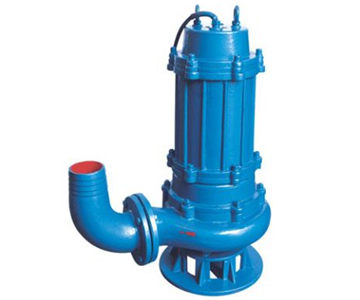

QW潛水式無堵塞排污泵（簡稱污水提升泵）采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
結構說明
污水提升泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以好的效率運行。
| 型號 | 揚程 | 規格 | 流量 | 性質 | 功率 (KW) |
轉速 (r/min) |
電壓 (V) |
||
| 口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
|||||||
|
25-8-22 |
25 | 8 | 22 | 1.1 | 2900 | 380 | |||
|
32-10-15 |
32 | 10 | 15 | 1.5 | 2900 | 〃 | |||
|
40-15-30 |
40 | 15 | 30 | 2.2 | 1900 | 〃 | |||
|
50-20-7 |
50 | 20 | 7 | 0.75 | 1450 | 〃 | |||
|
50-20-15 |
50 | 20 | 15 | 1.5 | 2900 | 〃 | |||
|
50-15-25 |
50 | 15 | 25 | 2.2 | 2900 | 〃 | |||
|
50-18-30 |
50 | 18 | 30 | 3 | 2900 | 〃 | |||
|
65-25-15 |
65 | 25 | 15 | 2.2 | 2900 | 〃 | |||
|
65-25-30 |
65 | 25 | 30 | 4 | 2900 | 〃 | |||
|
80-40-7 |
80 | 40 | 7 | 2.2 | 1450 | 〃 | |||
|
80-40-15 |
80 | 40 | 15 | 4 | 2900 | 〃 | |||
|
80-65-25 |
80 | 65 | 25 | 7.5 | 2900 | 〃 | |||
|
100-85-10 |
100 | 85 | 10 | 4 | 1450 | 〃 | |||
|
100-100-15 |
100 | 100 | 15 | 7.5 | 1450 | 〃 | |||
|
100-85-20 |
100 | 85 | 20 | 7.5 | 1450 | 〃 | |||
|
100-100-25 |
100 | 100 | 25 | 11 | 1450 | 〃 | |||
|
100-100-35 |
100 | 100 | 35 | 15 | 1450 | 〃 | |||
|
125-115-15 |
125 | 115 | 15 | 15 | 1450 | 〃 | |||
|
150-180-15 |
150 | 180 | 15 | 15 | 1450 | 〃 | |||
|
150-180-20 |
150 | 180 | 20 | 18.5 | 1450 | 〃 | |||
|
150-180-30 |
150 | 180 | 30 | 22 | 1450 | 〃 | |||
|
150-180-35 |
150 | 180 | 35 | 30 | 1450 | 〃 | |||
|
200-300-10 |
200 | 300 | 10 | 11 | 980 | 〃 | |||
|
200-300-15 |
200 | 300 | 15 | 22 | 1450 | 〃 | |||
|
200-300-20 |
200 | 300 | 20 | 30 | 1450 | 〃 | |||
|
200-300-25 |
200 | 300 | 25 | 37 | 1450 | 〃 | |||
|
250-600-10 |
250 | 600 | 10 | 30 | 980 | 〃 | |||
|
250-600-12 |
250 | 600 | 12 | 37 | 1450 | 〃 | |||
|
250-600-15 |
250 | 600 | 15 | 45 | 1450 | 〃 | |||
|
250-600-20 |
250 | 600 | 20 | 55 | 1450 | 〃 | |||
|
250-600-25 |
250 | 600 | 25 | 75 | 1450 | 〃 | |||
|
300-800-12 |
300 | 800 | 12 | 45 | 980 | 〃 | |||
|
300-480-15 |
300 | 480 | 15 | 45 | 1450 | 〃 | |||
|
300-600-20 |
300 | 600 | 20 | 55 | 1450 | 〃 | |||
